一、水位传感器工作原理
康佳洗衣机目前使用的水位传感器主要为：电磁式水位传感器和机械式水位开关
1、电磁式水位传感器工作原理
电磁式水位传感器是由橡胶膜（应变片）、随橡胶膜（应变片）上下运动的铁氧体磁芯、随磁芯位置变动而使电感量发生变化的线圈、决定设定水位设定弹簧和决定复位水位弹簧等组成。在A部位内装有电感线圈和电容，组成了一个LC基本振荡电路，产生振荡频率（振荡频率： f=1/2∏ √LC）。盛水桶里的水位会产生压力，压力会通过气管传入水位传感器的进气口B进入气室；气室内塑料膜片，随气压上升时，会被吹起来，带动线圈在磁环中向上移动，从而改变电感的数值。这个数值会传递给洗衣机的电脑板。电脑板根据数值大小来判断是否已达到预设水位，以便发出指令，控制进水阀的通断电路，来控制进水。

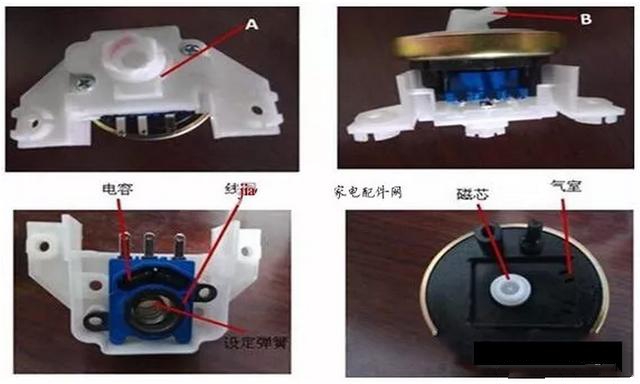

电磁式水位传感器结构图如下：
2、机械式水位开关（水位开关） 工作原理
机械式水位开关主要由橡胶膜、随橡胶膜运动的塑料顶杆盘、随塑料顶杆盘上下运动的顶芯、开关小弹簧、压力弹簧和相应簧片组成。
机械式水位开关如下图所示：
盛水桶里的水位产生压力，经气管传到气室，塑料膜随气压上升时，会被吹起来，推动塑料顶杆盘上升带动内簧片和顶芯同时向上移动，压力弹簧被压缩。当内簧片移动到力平衡位置时，表示设定水位已达到，此时水位开关会给电脑板反馈一个达到水位信息，电脑板控制进水阀停止进水。当盛水桶水位下降时，压力减小，压力弹簧回复伸长，推动顶芯向下移动，同 时使内簧片向下移动，当内簧片复位到起始位置时，反馈给电脑板一个零水压信息，电脑板同时控制其它部件进入脱水状态。
二、水位传感器故障的原因分析及检测方法
